我們說的PLC控制柜指的是可編程控制柜,控制柜是成套控制柜,可以實現對電機和開關的控制。
PLC控制柜的作用是完成對設備自動化和過程自動化的控制,以實現完善的網絡功能,穩定的性能,可擴展性和強大的抗干擾特性。
PLC控制柜是現代工業的核心和靈魂。可根據用戶不同的需求量身定制PLC控制柜,變頻柜等,以滿足不同用戶的不同要求,并可配備人機界面觸摸屏HMI來實現簡單操作。該設備還可以與DCS總線主機計算機modbus,profibus和其他通信協議進行數據傳輸;工控機,以太網等實現控制和監視。
PLC控制柜有過載、短路、缺相保護等功能。其結構緊湊、工作穩定、功能齊全，可以根據實際控制規摸大小進行組合，既可以實現單柜自動控制，也可以實現多柜通過工業以太網或工業現場總線網絡組成集散(DSC)控制系統，能適應各種大小規模的工業自動化控制場合，被廣泛應用在電力、冶金、化工、造紙、環保污水處理等行業中
典型應用有恒壓供水、空壓機、風機水泵、中央空調、港口機械、機床、鍋爐、造紙機械、食品機械、物流行業等等。

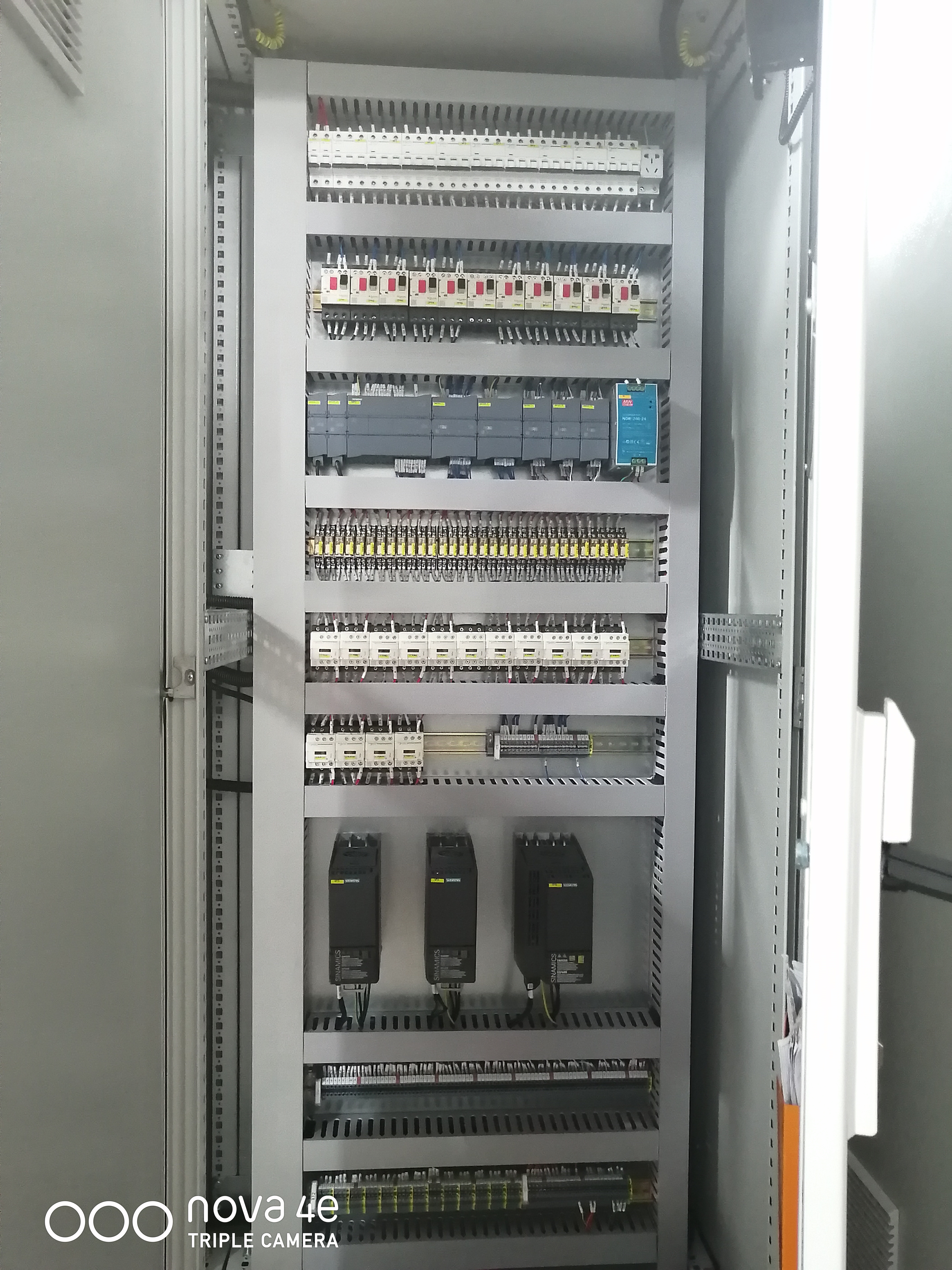

PLC控制柜的組成部分
1、空氣開關
一個總的空氣開關，這是整個柜體的電源控制，是每個柜子都必須要有的東西。
2、PLC
可以根據項目的不同選擇合適的可編程控制器PLC，如果項目小，可以選擇用一個一體化的PLC；如果項目比較大，可能就需要配擴展模塊，同時還可能需要冗余（也就是兩套交替使用）
3、24VDC的電源
一個24VDC的開關電源，大多數的PLC都是自帶24VDC的電源，需要根據實際情況來定是否要這個開關電源。
4、繼電器
一般PLC是可以直接將指令發到控制回路里的，但也可能先由繼電器中轉。如果你PLC的輸出口帶電是24VDC的，但是你的控制回路里畫的圖需要PLC供的節點卻是220VAC的，那么你就必須在PLC輸出口加上一個繼電器，即指令發出時繼電器動作，讓控制回路的節點接到繼電器的常開或常閉點上。這也是根據情況選擇是否使用繼電器。
5、接線端子
接線端子是每個柜子都必不可少的，根據信號數量可以具體配置端子數量。
